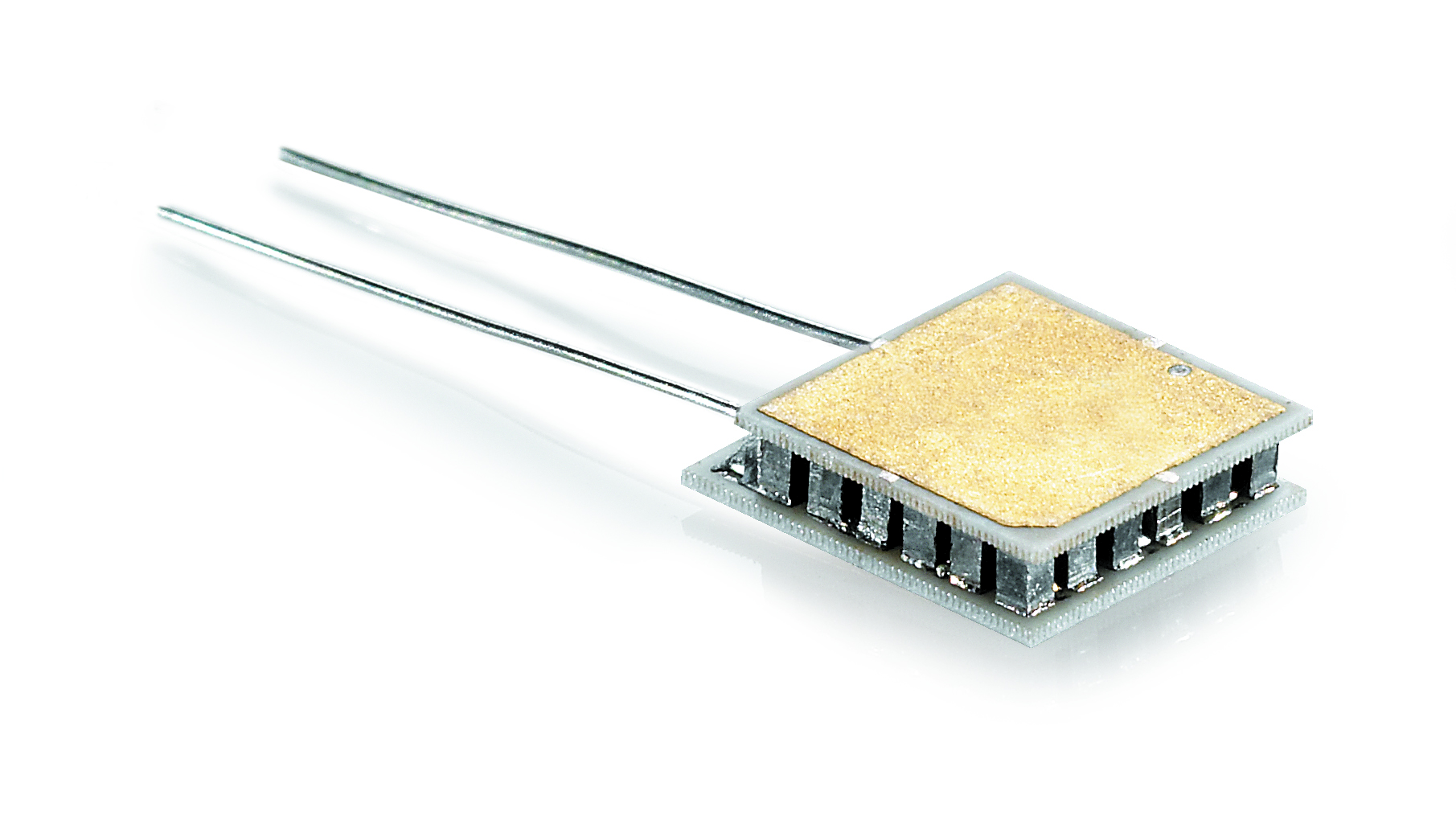

Modules Peltier miniatures

Développés pour le marché des Télécoms, ces modules Peltier sont testés et éprouvés pour répondre aux exigences drastiques des applications de test et de télécommunications Telcordia. En plus des modules standard répertoriés, ces solutions peuvent être optimisées pour répondre aux exigences de conception spécialisées.

Symboles employés

Imax = Courant d’entrée maximal, exprimé en Ampères
Qmax = Capacité de transfert de chaleur, exprimée en Watts (à DT=0)
Vmax = Tension d’entrée maximale, exprimée en Volts (à Imax et DT=30°C)
DTmax = Différence de température maximale, exprimée en °C, sans charge calorique (Q=0)

Model Number	I Max	V Max	ΔT Max	Qc Max	Base W	Base L	Top W	Top L	Height
20016/008/010M	1.0	1.1	76.0	0.6	2.3	3.3	2.3	2.3	1.13
20036/012/010M	1.0	1.7	76.0	0.9	3.4	3.3	3.4	2.3	1.13
200B6/018/010M	1.0	2.5	76.0	1.4	3.4	4.4	3.4	3.4	1.13
20036/024/010M	1.0	3.3	76.0	1.8	3.4	5.5	3.4	4.5	1.13
20003/007/012M	1.2	1.0	80.0	0.7	4.0	4.0	4.0	4.0	2.20
20023/017/012M	1.2	2.5	80.0	1.6	6.1	6.1	6.1	6.1	1.95
20033/018/012M	1.2	2.7	80.0	1.7	6.1	7.2	6.1	6.1	1.95
20003/018/012M	1.2	2.7	80.0	1.7	6.1	7.6	6.1	6.1	1.95
20023/023/012M	1.2	3.4	80.0	2.2	8.2	6.1	8.2	6.1	1.95
20023/029/012M	1.2	4.3	80.0	2.8	10.2	6.1	10.2	6.1	1.95
20023/031/012M	1.2	4.6	80.0	3.0	8.0	8.0	8.0	8.0	1.95
20023/065/012M	1.2	9.6	80.0	6.3	12.1	11.2	12.1	11.2	1.95
20015/008/015A	1.5	1.1	76.0	0.9	2.3	3.3	2.3	2.3	0.98
20035/012/015A	1.5	1.7	76.0	1.4	3.4	3.3	3.4	2.3	0.98
200B5/018/015A	1.5	2.5	76.0	2.0	3.4	4.4	3.4	3.4	0.98
20035/024/015A	1.5	3.3	76.0	2.7	3.4	5.5	3.4	4.5	0.98
20001/007/018M	1.8	1.0	80.0	1.0	4.0	4.0	4.0	4.0	1.90
20021/017/018M	1.8	2.5	80.0	2.5	6.1	6.1	6.1	6.1	1.65
20031/018/018M	1.8	2.7	80.0	2.6	6.1	7.2	6.1	6.1	1.65
20001/018/018M	1.8	2.7	80.0	2.6	6.1	7.6	6.1	6.1	1.65
20031/023/018M	1.8	3.4	80.0	3.3	6.1	8.2	6.1	8.2	1.65
20021/029/018M	1.8	4.3	80.0	4.2	6.1	10.2	6.1	10.2	1.65
20021/031/018M	1.8	4.6	80.0	4.5	8.0	8.0	8.0	8.0	1.65
20031/035/018M	1.8	5.2	80.0	5.1	6.1	12.2	6.1	12.2	1.65
20021/065/018M	1.8	9.6	80.0	9.4	12.1	11.2	12.1	11.2	1.65
20031/018/020M	2.0	2.7	80.0	2.9	6.1	7.2	6.1	6.1	1.65
20031/023/020M	2.0	3.4	80.0	3.7	6.1	8.2	6.1	8.2	1.65
20021/029/020M	2.0	4.3	80.0	4.7	6.1	10.2	6.1	10.2	1.65
20001/031/020M	2.0	4.6	80.0	5.0	8.0	8.0	8.0	8.0	1.65
20031/035/020M	2.0	5.2	80.0	5.6	6.1	12.2	6.1	12.2	1.65
20038/023/022M	2.2	3.4	80.0	4.1	6.1	8.2	6.1	8.2	1.45
20038/023/024M	2.4	3.4	80.0	4.4	6.1	8.2	6.1	8.2	1.45
20038/035/025M	2.5	5.2	80.0	7.0	6.1	12.2	6.1	12.2	1.45
